特徴
・装置内の空気の温度、湿度、動圧、静圧、塵埃量を測る計器の挿入に便利です。
・大口径(内径φ35)の測定口もご用意しております。
・特殊形状のゴムパッキンにより測定時の局部的空気の乱れと漏れを防ぎます。
・保温は30mmと50mm用があります。
・小型で機能的に設計されていますので、狭いところでも取り付けられます。
・用途・機能にあわせ、いろいろな種類の空気測定口を用意いたしております。
仕様
【仕様】
KIH-5(30) | 内径φ35 鋼板製ユニクロメッキ仕上 |
---|---|
KIH-5(55) | 内径φ35 鋼板製ユニクロメッキ仕上 |
MB-30ST | 亜鉛合金製ユニクロメッキ仕上 |
MB-55ST | 亜鉛合金製ユニクロメッキ仕上 |
MS-30ST | SUS製 |
MS-55ST | SUS製 |
【姿図】
【KIH-5(30)】
【KIH-5(55)】
【ピトー管、熱線式風速計による測定法】

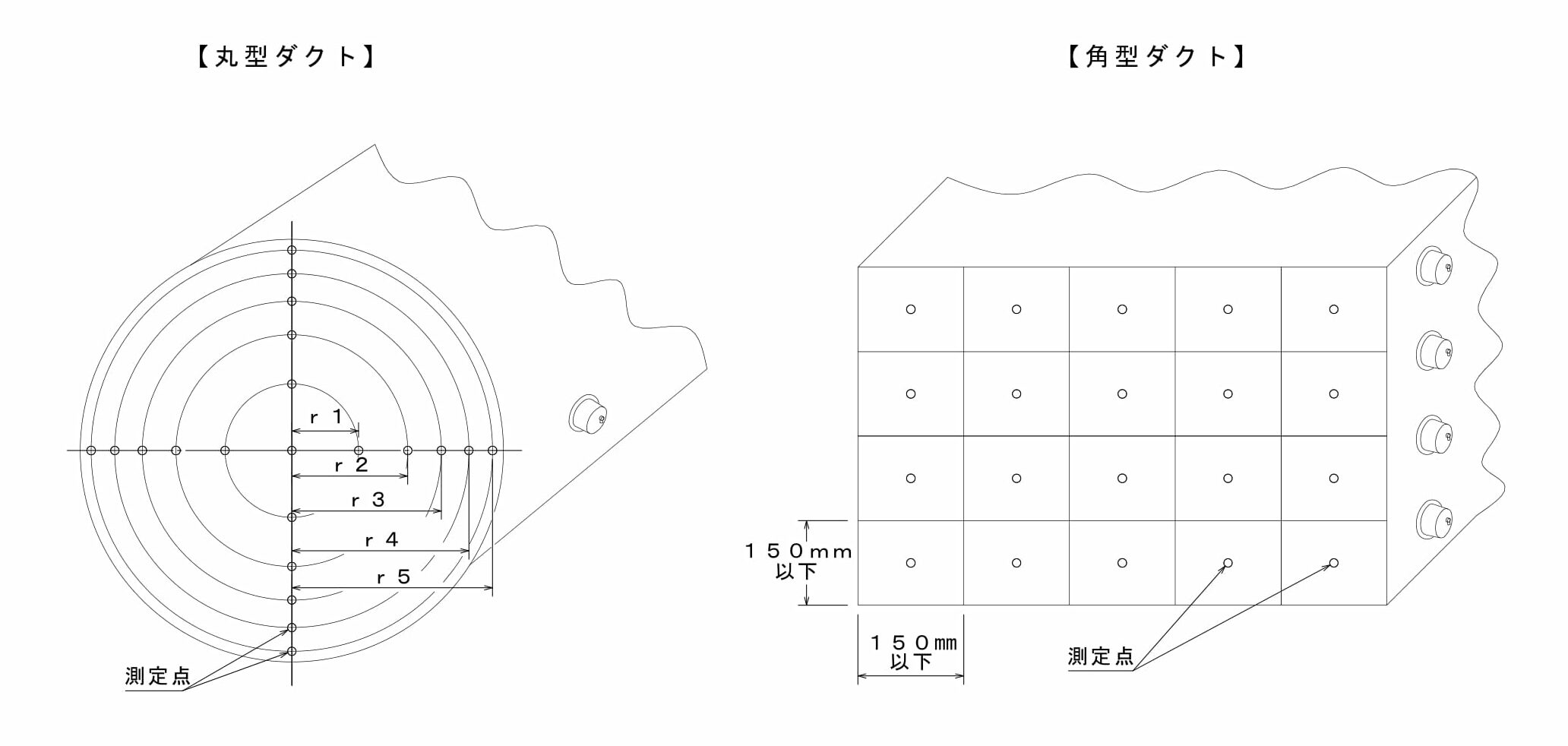

ダクト内の風速を正確に測定する場合には次の事項にご注意下さい。 ◎測定口の位置はダクトの直管部分で、測定口風上方向直径または長辺の5.5倍以上、 風下方向に3倍以上の距離があれば良好です。 ◎丸型ダクトの場合は、測定断面で直角な中心線上の下図20点を角型ダクトの場合は一辺が150mm以下になる 長方形を16以上(64以上の区分は必要ありません)に分けた中心点を各々測定して下さい。
r1=0.316R |
r2=0.548R |
r3=0.707R |
r4=0.837R |
r5=0.949R |
【使用方法(KIH-5)】
