特徴
KND-3
・ダンパー羽根を閉にすることにより非常に高い密閉性で気体を遮断します。
・ダンパーケーシング、軸貫通部の漏れはゼロです。
・風を流した状態でも羽根開閉が行えます。
・取付方向は水平,上向き,下向き,斜め等どの方向でも可能で、風向き方向も任意でご使用が可能です。
・弁部、軸受、操作機構などは防塵、防錆処理がなされ、シンプルで省スペース形状なので、狭い設置場所での取付も行えます。
・接続は丸形のみとなります。
・手動式(KND-3)と電動式(KND-3M)があります。また、空気式も対応可能です。
仕様
KND-3仕様
型式 | KND-3 |
---|---|
サイズ | ・フランジ式:φ150~φ400 ・差し込み式:φ150~φ350 |
漏えい量 | 0.001㎥/min・㎡(3kPa以下) |
主材料 | 溶融亜鉛めっき鋼鈑(SGHC) |
表面処理 | タッチアップ塗装(シルバー色) |
【姿図】
【KND-3】
特徴
KND-1
・ダンパー羽根を閉にすることにより非常に高い密閉性で気体を遮断します。
・ダンパーケーシング、軸貫通部の漏れはゼロです。
・羽根の開閉は無風状態で行ってください。
・取付方向は水平,上向き,下向き,斜め等どの方向でも可能ですが、風向きには方向があります。
・弁部、軸受、操作機構などは防塵、防錆処理がなされ、塵埃や湿気の多い場所でも安心して使用できます。
・接続は丸形、角形があります。
・手動式(KND-1)と電動式(KND-1M)があります。
KND-2
・ダンパー羽根を閉にすることにより非常に高い密閉性で気体を遮断します。
・ダンパーケーシング、軸貫通部の漏れはゼロです。
・羽根の開閉は無風状態で行ってください。
・取付方向は水平,上向き,下向き,斜め等どの方向でも可能ですが、風向きには方向があります。
・弁部、軸受、操作機構などは防塵、防錆処理がなされ、塵埃や湿気の多い場所でも安心して使用できます。
・接続は丸形、角形があります。
・手動式(KND-2)と電動式(KND-2M)があります。
仕様
KND-1仕様
型式 | KND-1 |
---|---|
サイズ | ・丸型:φ150~φ400 ・角型:150≦W≦1000、150≦H≦800 |
漏えい量 | 0.1㎥/min・㎡(3kPa以下) |
主材料 | 電気亜鉛めっき鋼鈑(SEHC) |
表面処理 | 錆止塗装(シルバー色) |
KND-2仕様
型式 | KND-2 |
---|---|
サイズ | ・丸型:φ150~φ400 ・角型:150W×150H~400W×400H |
漏えい量 | 0.001㎥/min・㎡(3kPa以下) |
主材料 | 電気亜鉛めっき鋼鈑(SEHC) |
表面処理 | 錆止塗装(シルバー色) |
【姿図】

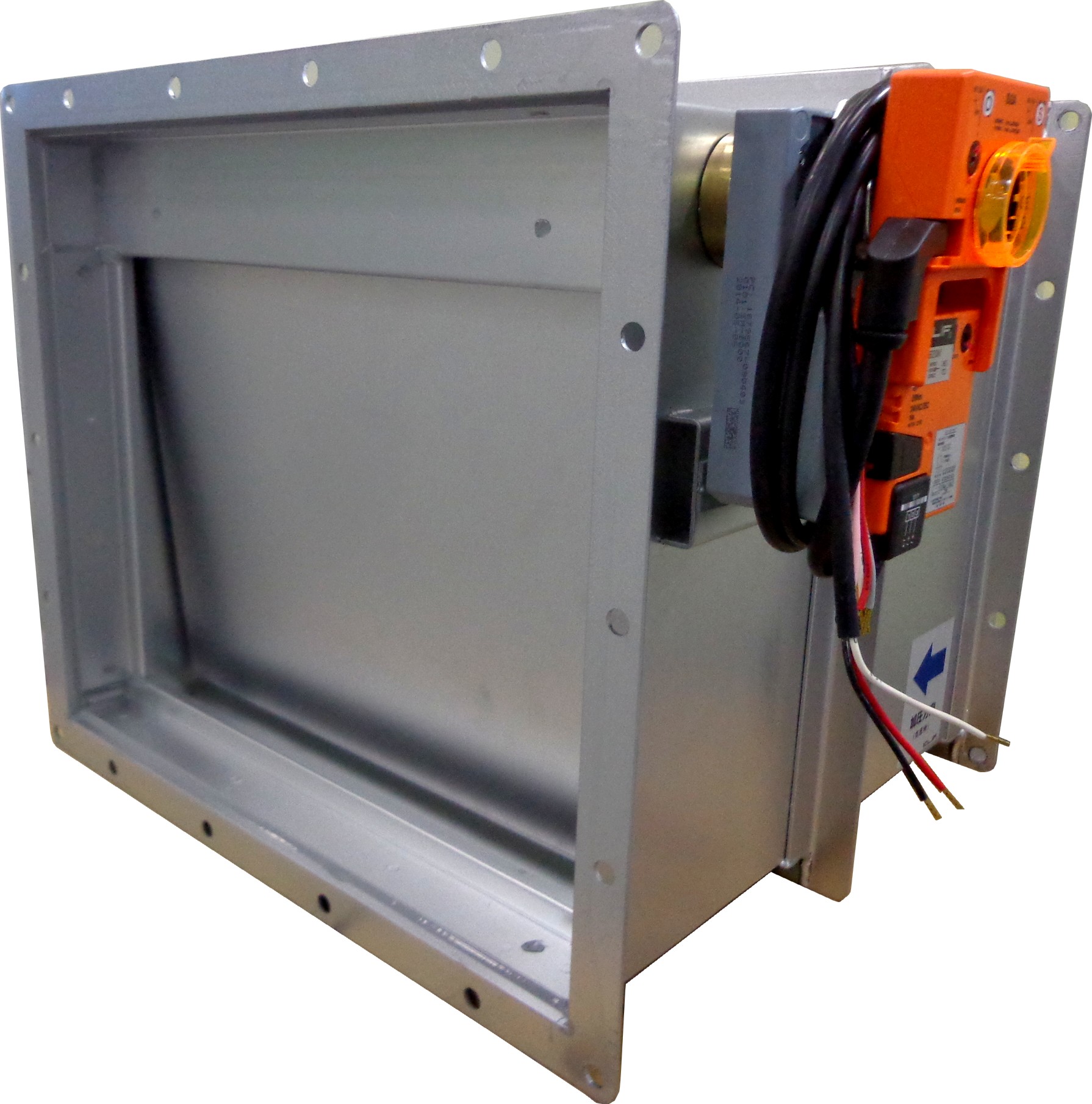

【KND-1】

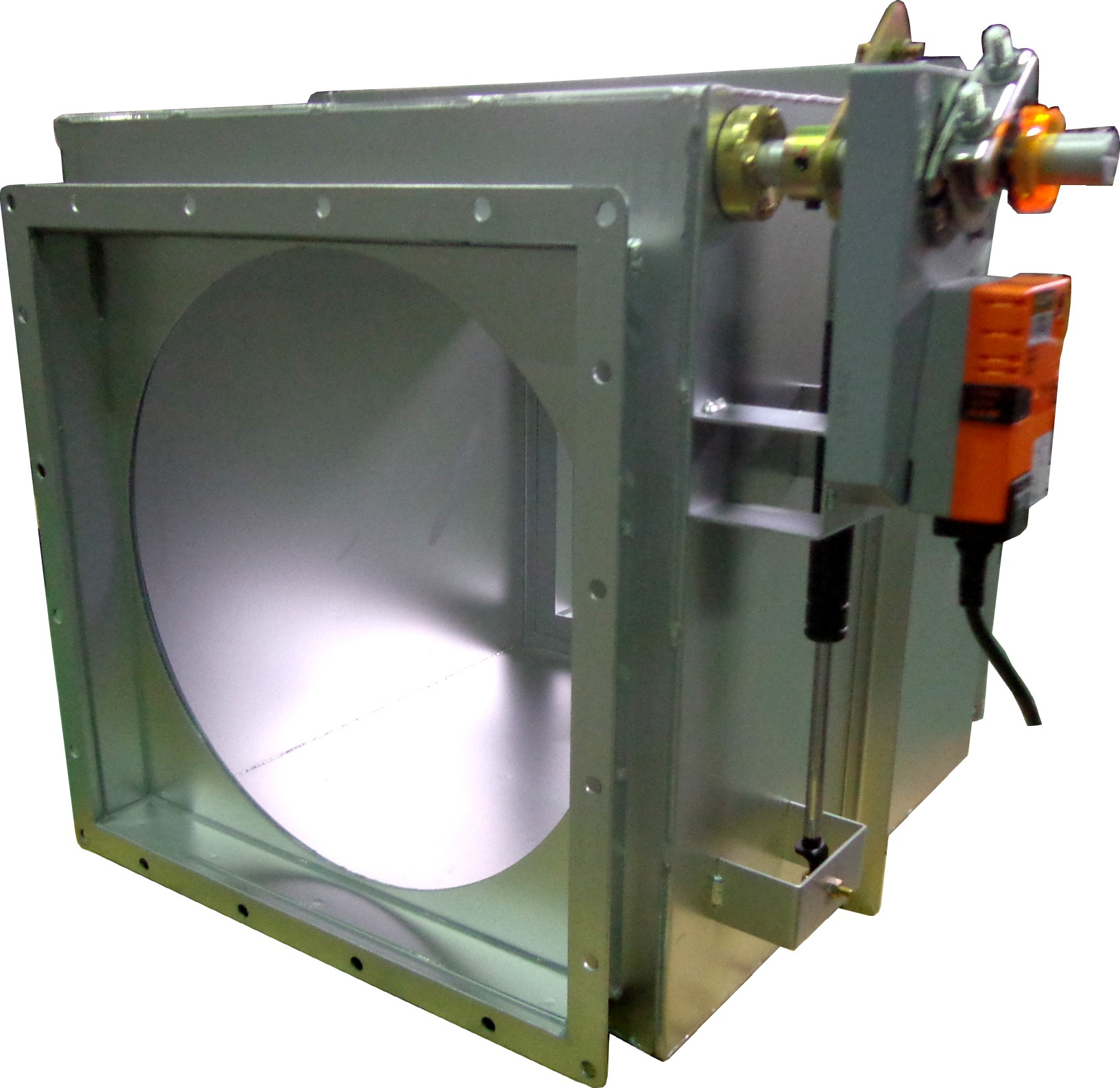

【KND-2】
