特徴
・風量を可変に調整するダンパーで、駆動源に、空気式シリンダーを使用します。
・角型の多翼羽根は対向翼、丸型は単翼です。

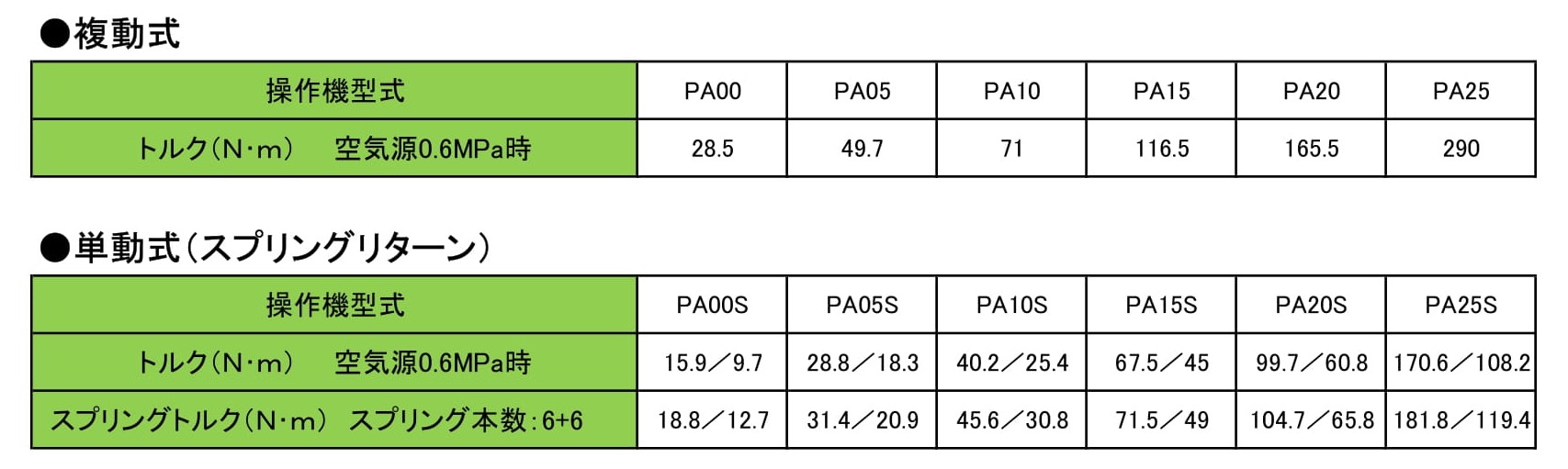

・単動式(スプリング機構による開又は閉)、複動式、ON−OFF式、比例制御(中間開度調節)の機種を完備しています。
・外部気密型、内外気密型も製作できます。
・防爆仕様も対応できます。
仕様
型式 | KVD50-PA |
---|---|
ダンパー使用条件 | 静圧:600Pa以下 風速:10m/S以下 供給圧力:0.4~0.7MPa |
接続仕様 | 角型:共板フランジ、アングルフランジ 丸型:差込み、アングルフランジ(φ200以下は板フランジ) |
サイズ | 角型:100≦W・H≦2200(共板フランジは、150≦W・H≦2200) 丸型:φ100≦φ≦400 |
主材料 | ケーシング:溶融亜鉛めっき鋼板(SGHC) 羽根:溶融亜鉛めっき鋼板(SGHC) 軸:みがき棒鋼(SGD) |
表面処理 | 防錆塗料シルバー色(タッチアップ処理) |
オプション | ・電磁弁 ・リミットスイッチ ・ポジショナ―(電-空式、空-空式) ・スピードコントローラ |
【姿図】
【角型】
【丸型】
【システム図 例】
